Danpalon® – technické informace

DP4 COMPACT DP8 HONEYCOMB / MULTICELL DP10 HONEYCOMB / MULTICELL
DP4compact_techdetail
DP8honeycombmulti_techdetail
DP10honeycombmulti_techdetail
DP12 HONEYCOMB / MULTICELL
 DP16 MULTICELL DP16 1040 MULTICELL
DP12honeycombmulti_techdetail
DP16multi_techdetail
DP161040multi_techdetail
DP30 HONEYCOMB
DP30honeycomb_techdetail

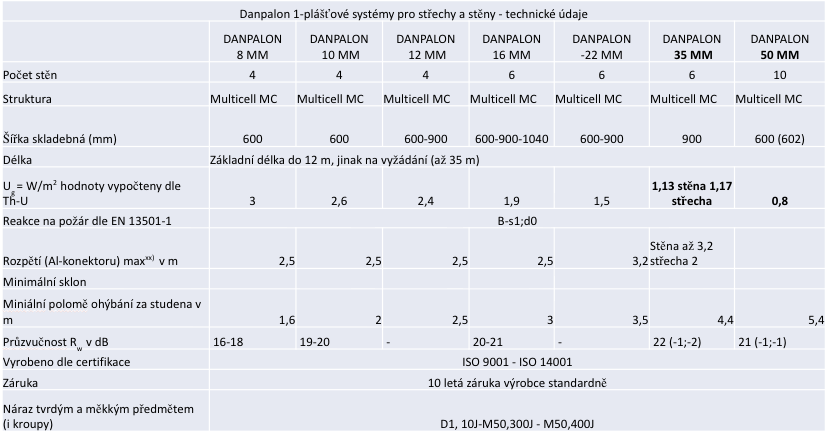

DANPALON®
8 mm

DANPALON®
10 mm

DANPALON®
12 mm

DANPALON®
16 mm

DANPALON®
22 mm

Počet stěn

4

4

4

6

6

Struktura

Multicell (MC)

Multicell (MC)

Multicell (MC)

Multicell (MC)

Multicell (MC)

Šířka (mm)

600

600

600–900

600–
900–1040

600–900

Délka

Základní až do 12 m (delší na požádání)

Ug (W/m2.K) hodnoty vypočtené dle Th-U

3

2,6

2,4

1,9

1,5

Třída reakce na oheň

B-s1,d0 (viz ČSN EN 13501-1, čl. 14.1)

Rozpětí (hliníkový konektor)

až do 2,5 m **

až do 2,5 m **

až do 2,5 m **

až do 2,5 m **

až do 3,2 m ***

Minimální sklon (specifický test)

5° (or 9 %) normální použití

Minimální poloměr pro ohýbání za studena

1,6 m

2 m

2,5 m

3 m

3,5 m

Vyrobeno v souladu s certifikací

ISO9001 – ISO14001

Záruka

10letá záruka výrobce (panely)

Odolnost proti nárazu

D1,10J – M50,300J – M50,400J
Poznámka: Všechny údaje jsou pouze informativní.
Pro aktuální data kontaktujte Kovové profily spol. s r.o.
* Evropská třída, po SBI (samostatně hořící předmět) testy dle protokolu EN 13501-1.
** Minimální osová vzdálenost podpor pro panely Danpalon šířky 600 mm, při zatížení 0,6 kN/m2.
*** speciální konektor.

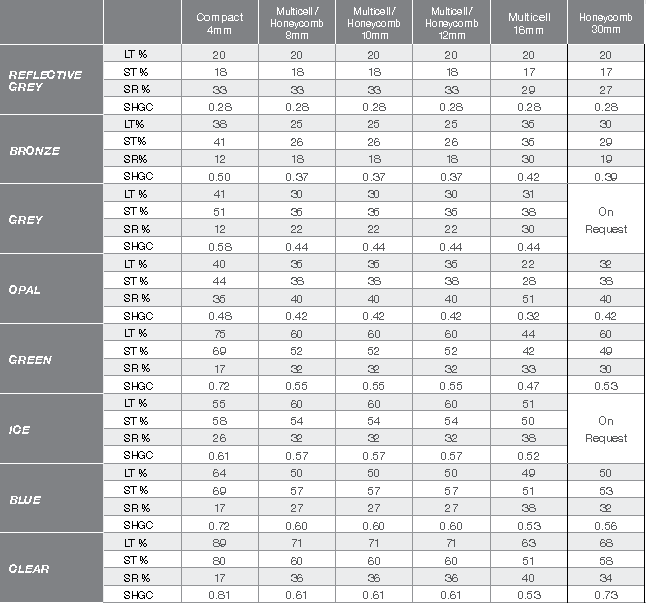

Světelné a tepelně-izolační vlastnosti



Compact
4 mm

Multicell /
Honeycomb
8 mm

Multicell /
Honeycomb
10 mm

Multicell /
Honeycomb
12 mm

Multicell
16 mm

Honeycomb
30 mm

REFLECTIVE GREY

LT %

20

20

20

20

20

20

ST %

18

18

18

18

17

17

SR %

33

33

33

33

29

27

SHGC

0,28

0,28

0,28

0,28

0,28

0,28

BRONZE

LT%

38

25

25

25

35

30

ST%

41

26

26

26

35

29

SR%

12

18

18

18

30

19

SHGC

0,50

0,37

0,37

0,37

0,42

0,39

GREY

LT %

41

30

30

30

31

na vyžádání

ST %

51

35

35

35

38

SR %

12

22

22

22

30

SHGC

0,58

0,44

0,44

0,44

0,44

OPAL

LT %

40

35

35

35

22

32

ST %

44

38

38

38

28

38

SR %

35

40

40

40

51

40

SHGC

0,48

0,42

0,42

0,42

0,32

0,42

GREEN

LT %

75

60

60

60

44

60

ST %

69

52

52

52

42

49

SR %

17

32

32

32

33

30

SHGC

0,72

0,55

0,55

0,55

0,47

0,53

ICE

LT %

55

60

60

60

51

na vyžádání

ST %

58

54

54

54

50

SR %

26

32

32

32

38

SHGC

0,61

0,57

0,57

0,57

0,52

BLUE

LT %

64

50

50

50

49

50

ST %

69

57

57

57

51

53

SR %

17

27

27

27

38

32

SHGC

0,72

0,60

0,60

0,60

0,53

0,56

CLEAR

LT %

89

71

71

71

63

68

ST %

80

60

60

60

51

58

SR %

17

36

36

36

40

34

SHGC

0,81

0,61

0,61

0,61

0,53

0,73

Legenda:
LT – % propustnosti viditelného světla (400–700 nm)
ST – % celkového přenosu slunečního záření (300–2800 nm)
SR – % celkového slunečního odrazu (300–2800 nm)
SHGC – Solar Heat Gain Coefficient – celková sluneční energie přenášena prostřednictvím panelu = %ST+0.2x[1-(%st+%sr)]. Testy byly provedeny v souladu s postupy ASHRAE 74-1988. Údaje jsou orientační a mohou se změnit dle výrobních tolerancí.

Příklad: U odstínu BLUE (modrá) pro panel Multicell tl. 16 mm je hodnota SHGC 53, což znamená, že 53 % sluneční energie prochází do objektu!

Některé další používané charakteristiky světlopropustných systémů:

Cool factor = LT / SHGC – čím vyšší hodnota, tím více světla v interiéru a zároveň nižší prostup solární energie do interiéru. Nejvyšších hodnot dosahují  panely s InfraRed úpravou.

SC – Shading coeficient = SHGC / 0,87

Světelná mapa objektu – pro architekty, projektanty a techniky věnující se problematice a navrhování systémů vnitřního klimatu nabízíme zpracování světelných map objektu při použití systémů Danpalon.
