Obloukové trapézové profily s lisovanými ohyby – Soft-line

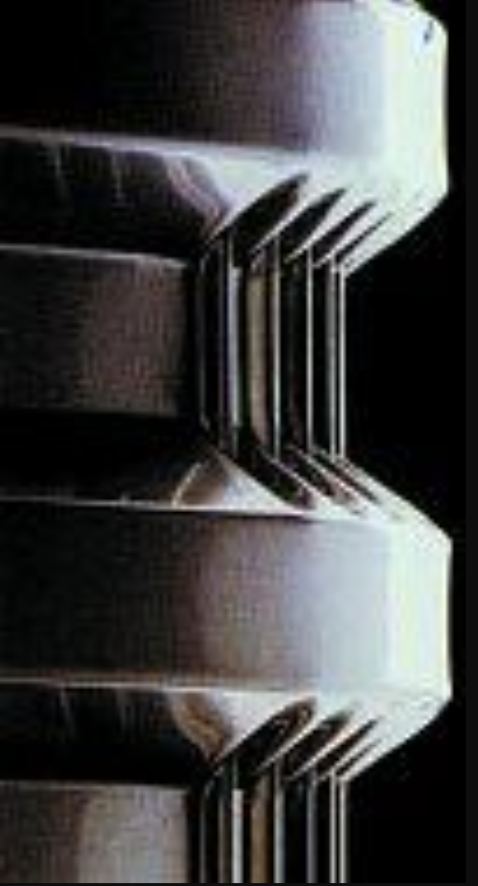

Některé typy trapézových profilů lze tvarovat do oblouků pomocí technologie SOFT-LINE. Do trapézového plechu, opatřeného ochrannou folií, se vytlačí příčné prolisy, pomocí kterých se trapézový plech zalomí vždy o určitý úhel. Tím vznikne mnohoúhelník, který aproximuje požadovaný oblouk. Vzdálenost jednotlivých prolisů je volitelná od cca 40 mm výše a u většiny profilů lze volit ze dvou standardních úhlů zalomení, proto lze dosáhnout poměrně bohaté škály parametrů oblouků.
| PROFIL | Úhly zalomení | Minimální poloměr oblouku | Maximální délka profilu |
|---|---|---|---|
| [mm] | [mm] | ||
| TR 35/207 | 6°; 11° | 350 | 6000 |
| TR 39/333 | 3,1°; 4,5° | 470 | 5500 |
| TR 40S/160 | 7,5°; 10° | 300 | 6000 |
| TR 40/183 | 6°; 11° | 450 | 6000 |
| TR 50/250 | libovolný – min 5° | 350 | 6000 |
| TR 58/315 | libovolný – min 5° | 350 | 6000 |
| TR 100/275 | libovolný – min 5° | 4400 | 5000 |
Některé z profilů lze tvarovat jak do konkávních tak do konvexních oblouků.
Profily tvarované technologií SOFT-LINE se standardně dodávají v tl. 0,75 mm. Je je ale možné dodat též v tl. 0,63, 0,88 a 1,00 mm, pak ale nemusí být, zejména u větších tlouštěk profilů, všechny parametry tvarování uvedené v tabulce zaručeny.
